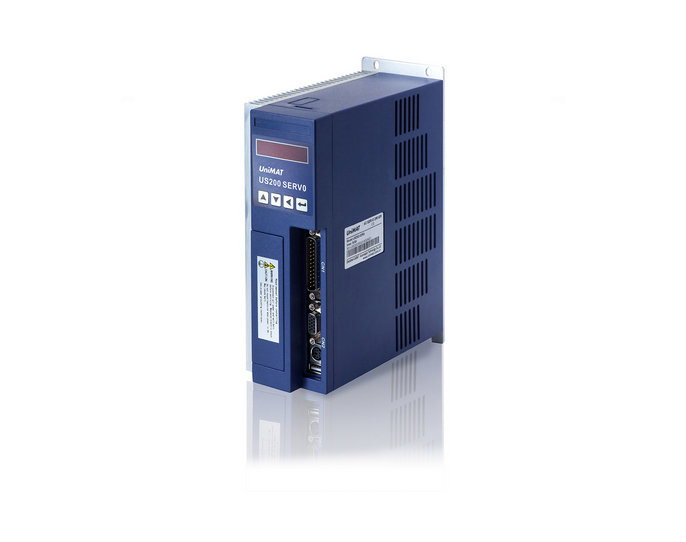

Unimat Servo triphasé Motor
Conditions Commerciales: FOB, EXW
Marque Déposée: UniMAT
Description
Info de Base
N° de Modèle:US232-01R3
Info Supplémentaire
Marque Déposée:UniMAT
Emballage:CTN
Origine:China
Capacité de Production:5, 000/Year
Description de Produit
Gamme de tension de puissance d’entrée : AC170V~253V 50/60Hz
Tension de ligne évaluée : courant alternatif 220V
Puissance d’entrée de Digitals : puissance d’entrée optoélectronique de l’isolement 7
Digitals Outpuut : 4 points open-collector
Connecter au moteur servo UM060-01R50-30DA d’Unimat
La caractéristique d’environnement convient à moins de -20 à 80 degrés Celsius pour la mémoire et la température fonctionnante est de 0 à 55 degrés Celsius
Nous avons la gamme de produits complète de Servo System en série d’US200 comme affiché ci-dessous
Tableau servo de configuration de norme de système de série d’UniMAT US200
| Numéro de série | Chaîne d’alimentation électrique | Numéro servo de modèle de gestionnaire | Numéro de modèle de moteur servo | Numéro de modèle de câble de moteur | Numéro de modèle de câble d’encodeur |
| 1 | 200W | US212-00R8 | UM060-00R20-30BA | USCM03-05C | USCE03C (Câble mou) |
| 2 | 400W | UM060-00R40-30BA | |||
| 3 | 750W | UM080-00R80-30BA | |||
| 4 | 1kW | UM080-01R00-25BA | |||
| 5 | 1.5kW | US232-01R3 | UM110-01R50-30DA | USCM03-10A | USCE03A (Câble mou) |
| 6 | 2.0kW | US232-02R0 | UM130-02R00-25DA |
Cahier des charges servo de gestionnaire de la série US200
| Numéro de modèle | US212-00R8 | US232-01R3 | US232-02R0 | |
| Puissance d’entrée | Tension évaluée | AC220V monophasé | AC220V Tri-phase | |
| Chaîne de tension | Courant alternatif 170V~253V 50/60Hz | |||
| Contrôler le type | Contrôle de SVPWM | |||
| Fonction | Feedback | 2500lines a sauvegardé l’encodeur | ||
| Affichage et exécution | 6pcs 7sectionLED, 4 touches fonction | |||
| Mode de contrôle | Le pilote de contrôle/vitesse de position exécutent/essais/AP de site interne function/RS485communication | |||
| Former à la presse | Fonction intégrée/et Dehors-panneau | |||
| Protection | Sousvoltage, surtension, surcharge, surintensité, encodeur anormal, former à la presse anormal, au-dessus-erreur d’emplacement | |||
| Entrée-sortie de Digitals | Puissance d’entrée | fonction de puissance d’entrée de l’isolement 7optoelectronic : SVON, A-CLR, vitesse d’espace libre de compteur d’Error choisie, pouls de commande interdisent/vitesses choisis, la position 0, la position 1, déclenchement de position | ||
| Sortie | fonction 4points open-collector : Servo préparer pour sortir, sortie servo d’alarme, sortie de signal de Z, sortie formante à la presse à bande | |||
| Signal d’encodeur | Sortie de signal d’encodeur | Sortie d’entraînement d’amorçage de phase d’ABZ, sortie open-collector de phase de Z | ||
| Division du taux | 1/255~1 | |||
| Placer le mode | Type de fréquence | Direction de Pulse , CW/CCW, phase d’A Phase B | ||
| Fréquence maximale | 1MHz (Differential entré), 200KHz (Ouvrir-collecteur entré) | |||
| Taux électrique de trains | 1~32767/1~32767 | |||
| Mode de vitesse | Contrôle de vitesse interne | Contrôle terminal d’E/S | ||
| Mode de couple | Contrôle interne de couple | Contrôle terminal d’E/S | ||
| Fréquence Response de vitesse | 550Hz | |||
| Taux de vitesse | 1 : 5000 | |||
| Interface | RS485 | |||
| Environnement | La température | Fonctionnement : 0ºC~55ºC, Storage : – 20ºC~80ºC | ||
| Humidité | En-dessous de 90% (non condensation) | |||
