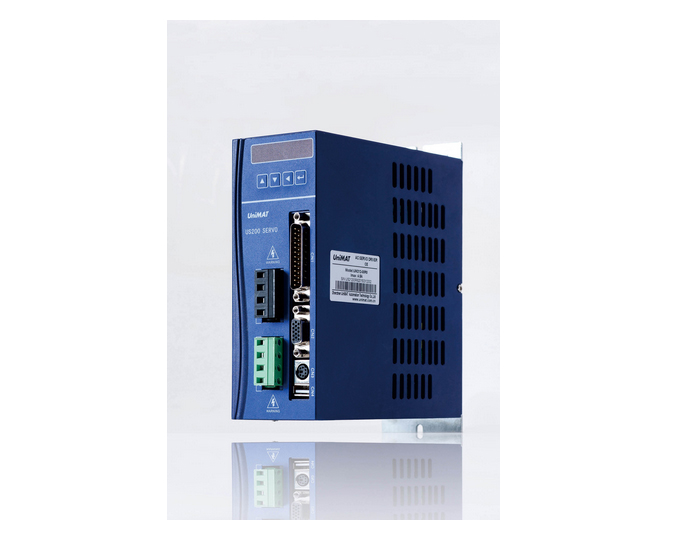

Servo-pilote monophasé AC220V
Conditions Commerciales: FOB, EXW
Marque Déposée: UniMAT
Description
Info de Base
N° de Modèle:US212-00R8
Tâche:Ajustage
Fonction:Automatique
Certificat:ISO: 9001
État:Nouveau
Personnalisé:Non personnalisés
Info Supplémentaire
Marque Déposée:UniMAT
Emballage:CTN
Origine:China
Capacité de Production:5, 000/Year
Description de Produit
Gamme de tension d’entrée : AC170V~253V 50/60Hz
Tension secteur évalué : C.A. 220V
Entrée de Digitals : entrée optoélectronique de l’isolement 7
Digitals Outpuut : 4 points open-collector
Peut se relier au moteur servo UM060-00R20-30BA, UM060-00R40-30BA, UM080-00R80-30BA, UM080-01R00-25BA d’Unimat avec le besoin différent de 0.2kW, 0.4kW, 0.75kW and1kW.
La caractéristique d’environnement convient à moins de -20 à 40 degrés Celsius et de inférieurs à l’humidité de 90%
Nous avons la gamme de produits complète du système servo en série d’US200 comme montré ci-dessous
Diagramme servo de configuration de norme de système de série d’UniMAT US200
Numéro de série | Chaîne de puissance | Numéro servo de modèle de conducteur | Numéro de modèle de moteur servo | Numéro de modèle de câble de moteur | Numéro de modèle de câble d’encodeur |
1 | 200W | US212-00R8 | UM060-00R20-30BA | USCM03-05C | USCE03C (Câble mou) |
2 | 400W | UM060-00R40-30BA | |||
3 | 750W | UM080-00R80-30BA | |||
4 | 1kW | UM080-01R00-25BA | |||
5 | 1.5kW | US232-01R3 | UM110-01R50-30DA | USCM03-10A | USCE03A (Câble mou) |
6 | 2.0kW | US232-02R0 | UM130-02R00-25DA |
Spécifications servo de conducteur de la série US200
Numéro de modèle | US212-00R8 | US232-01R3 | US232-02R0 | |
Puissance d’entrée | Tension évaluée | AC220V monophasé | AC220V Tri-phase | |
Chaîne de tension | C.A. 170V~253V 50/60Hz | |||
Commander le type | Commande de SVPWM | |||
Fonction | Rétroaction | 2500lines a sauvé l’encodeur | ||
Affichage et opération | 6pcs 7sectionLED, 4 touches de fonction | |||
Mode de commande | Le pilote de commande/vitesse de position courent/essais/PLC de repérage interne function/RS485communication | |||
Freinage | Fonction intégrée/et extérieur | |||
Protection | Sousvoltage, surtension, surcharge, surintensité, encodeur anormal, freinage anormal, au-dessus-erreur d’endroit | |||
Entrée-sortie de Digitals | Entrée | fonction d’entrée de l’isolement 7optoelectronic : SVON, A-CLR, vitesse d’espace libre de compteur d’erreur choisie, impulsion de commande interdisent/vitesses choisis, la position 0, la position 1, déclenchement de position | ||
Rendement | fonction 4points open-collector : Servo préparer pour produire, rendement servo d’alarme, rendement de signal de Z, rendement de freinage à bande | |||
Signal d’encodeur | Rendement de signal d’encodeur | Rendement d’entraînement de fil de phase d’ABZ, rendement open-collector de phase de Z | ||
Division du rapport | 1/255~1 | |||
Placer le mode | Type de fréquence | Direction de Pulse , CW/CCW, phase d’A Phase B | ||
Fréquence maximale | 1MHz (entrée différentielle), 200KHz (entrée Open-collector) | |||
Rapport électrique de vitesse | 1~32767/1~32767 | |||
Mode de vitesse | Commande de vitesse interne | Commande terminale d’entrée-sortie | ||
Mode de couple | Commande interne de couple | Commande terminale d’entrée-sortie | ||
Réponse en fr3quence de vitesse | 550Hz | |||
Rapport de vitesse | 1 : 5000 | |||
Interface | RS485 | |||
Environnement | La température | Fonctionnement : 0ºC~55ºC, stockage : – 20ºC~80ºC | ||
Humidité | En-dessous de 90% (non condensation) |
