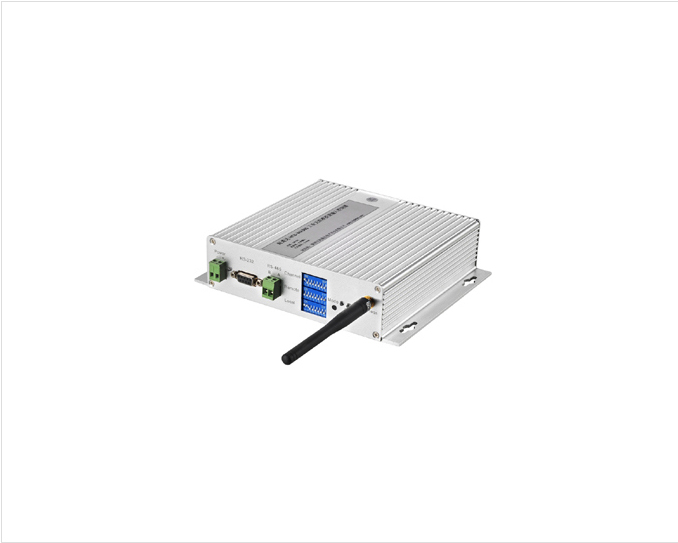

Contrôleur analogique sans fil 4 entrées à 4 entrées

Vues d’ensemble de produit :
UN-HTD-WA355 est un analogue sans fil industriel 4 a entré le contrôleur sorti par 4. Il utilise le PROTOCOLE DE SYSTÈME D’ANNUAIRE Chip d’US TI Inc., UN-HTD-WA355 de haute performance fournit à des utilisateurs multi-écaillent, isolement à haute tension, dérive faible et solutions intelligentes de offre de mesure et témoin appropriés largement à la température ambiante d’environnement opérationnel

UN-HTD-WA355 est des 24 contrôleurs de bits avec 4 puissances d’entrée différentielles et 4 sorties. Son exactitude est plus moins de 0.2% et sa cadence de transmission atteint 115.2K. Elle est principalement utilisée dans la collecte des informations dans la zone industrielle et d’autres zones distribuées. Avec son logiciel convivial d’étalonnage, UN-HTD-WA355 est facile pour des utilisateurs de faire l’étalonnage zéro et complet

Le module de la collecte des informations UN-HTD-WA355 utilise le réseau de transmission industriel de la radio RS485. Il transmet les données analogiques au maître ou la station maîtresse PC-contrôlée à distance après le transfert par l’ANNONCE. Il a la conception duelle de garantie de surveillance qui comprend des surveillances de logiciel et de matériel. Le module relancera immédiatement quand le programme précipité, HTD-WA355 peut résoudre le câblage incommode et le problème de transmission interurbain pendant qu’il peut communiquer avec l’autre contrôleur d’E/S dans différentes configurations

Le contrôleur industriel d’E/S de radio d’UN-HTD-WA a quatre configurations, qui sont l’analogue 2, l’analogue 4 l’analogue, 6, et la configuration de 8 analogues. Le paramètre de configuration I/0 peut également être flexible. Les utilisateurs peuvent fermer le canal inutilisé par le logiciel de sorte que pour augmenter la boucle expédier

Même si le réseau de la transmission RS485 obtient le défaut et l’ordinateur principal et le contrôleur ne peuvent pas enclencher et communiqué, il commencera toujours vers le haut la surveillance de logiciel. La surveillance est bien projetée, facile à utiliser et peut consolider la sécurité des systèmes en grande partie

Protocole standard de Modbus RTU d’analogue de HTD-WA d’E/S d’utilisation sans fil industrielle de contrôleur. Le contrôleur transmettra les données rassemblées par la voie sans fil à la salle de commande ou à la machine supérieure de contrôle comme l’AP, le DCS et toute autre machine industrielle de système de régulation. La série de HTD a été employée couramment dans Siemens, Schneider, Mitsubishi, Omron, Rockwell et Delta etc.

Spécification technique :
Port de puissance d’entrée : puissance d’entrée de 4 différentiels
Port de sortie : 4 0utput
Alimentation électrique de transmission : 1W (pour la distance de radio de 3km), peut être personnalisé à 10 ou à 20km.
Port d’interface : terminaux de 8 bits externes, faciles pour la déconnexion
Type d’entrées : mA, V (avec haute précision 100Ω et aucun besoin de connexion externe)
Chaîne de puissance d’entrée : 4~20mA ; 0-5V, 0-10V
Impédance de puissance d’entrée : 100 Ω
Cadence de prélèvement : 15 hertz
Résolution : 24bits
Largeur de bande : 15.75Hz
Exactitude : ±0.02% ou meilleur
Dérive nulle : 20uV/°C
Dérive complète : 25ppm/°C
CMR@ 50/60Hz : minute 92dB
Protection de surtension : ±35V
Microprocesseur : CPU de 22M avec les surveillances incorporées avec des caractéristiques à grande vitesse, fiables et non blocables
Cadence de la vitesse RS485 : 1200 à 115200bps automatiquement adapté à la cadence du bus RS475, aucun besoin de configuration
Configurations de paramètre : Vitesse baud et besoin de total de contrôle de mettre le port d’INIT à la terre. D’autres des paramètres auront la modification en temps réel
Mode DEL : Sur pendant Alimentation-Sur l’Individu-essai (POST), et le Flashes pendant la transmission
Température de fonctionnement : -25°C à 75°C
Température de stockage : -40°C à 85°C
Humidité fonctionnante : 5% à 95%, aucune condensation
Bloc d’alimentation externe : 7.5~12V
Taille : 190x150x45 (millimètre)
Consommation d’énergie : 1.3W
Installation : Vis fixes
