Contrôleur analogique-numérique sans fil industriel d’E/S

Vues d’ensemble de produit

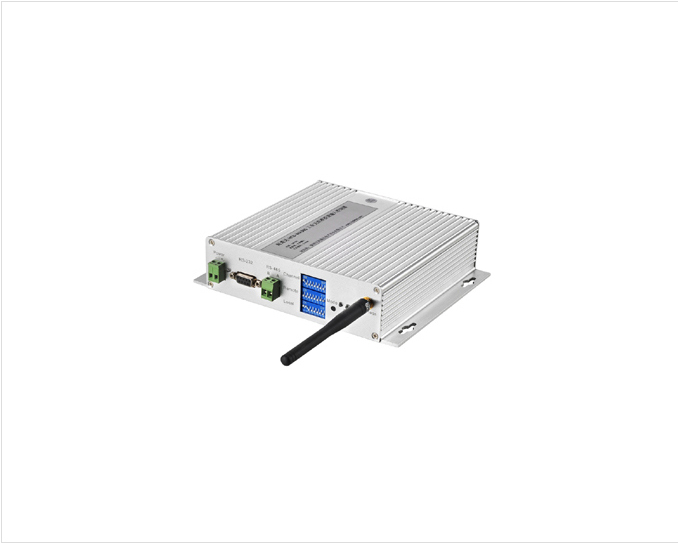

Contrôleur integrated d’E/S d’A/D de la radio UN-HTD-M32255 industrielle.

Il peut rassembler le signal analogique dans la gamme de 4-20mA, 0-5V, 0-10V. Il peut également rassembler le signal numérique.

Le signal analogique rassemblé transférera dans digital par le CDA. Les données seront sans fil transmettent à la salle de commande ou à la machine supérieure de cpntrol comme le système de PLCs ou de DCSs dans le format du protocole de Modbus.

Il est allumé employé couramment dans le connecter au système de PLCs et de DCSs de Siemens, Schneider, Mitsubishi et tellement

UN-HTD-WA32255 est des 24 contrôleurs de bits.

Son exactitude est plus moins de 0.2% et sa cadence de transmission atteint 115.2K. Elle est principalement utilisée dans la collecte des informations dans la zone industrielle et d’autres zones distribuées.

Avec son logiciel convivial d’étalonnage, UN-HTD-WA32255 est facile pour des utilisateurs de faire l’étalonnage zéro et complet

Le module de la collecte des informations UN-HTD-WA32255 utilise le réseau de transmission industriel de la radio RS485.

Il transmet les données analogiques distribuées par le CDA au maître d’AP ou le PC après le transfert et les données numériques contrôlera la station maîtresse à distance.

Il a la conception duelle de garantie de surveillance qui comprend des surveillances de logiciel et de matériel.

Le module relancera immédiatement quand le programme précipité, HTD-WA32255 peut résoudre le câblage incommode et le problème de transmission interurbain pendant qu’il peut communiquer avec l’autre contrôleur d’E/S dans différentes configurations

Le contrôleur industriel d’E/S de radio d’UN-HTD-WA a quatre configurations, qui sont l’analogue 2, l’analogue 4 l’analogue, 6, et la configuration de 8 analogues.

Le paramètre de configuration I/0 peut également être flexible. Les utilisateurs peuvent fermer le canal inutilisé par le logiciel de sorte que pour augmenter la boucle expédier

Même si le réseau de la transmission RS485 obtient le défaut et l’ordinateur principal et le contrôleur ne peuvent pas enclencher et communiqué, il commencera toujours vers le haut la surveillance de logiciel.

La surveillance est bien projetée, facile à utiliser et peut consolider la sécurité des systèmes en grande partie

Spécifications techniques

Port de puissance d’entrée : 2AI 4DI

Port de sortie : 2AO 4DO

Alimentation électrique de transmission : 1W (distance de Wireless à être 2~3km)

Courant d’opération : 600mA (émis), 80mA (reçu)

Courant en attente : 60mA

Distance de transmission sans fil : 0-3Km, peuvent être personnalisés à 10 ou 20 kilomètres

Port d’interface : cosses 5bit externes, faciles pour la déconnexion

Type d’entrées : mA (avec haute précision 100Ω et aucun besoin de connexion externe), V

Chaîne de puissance d’entrée : 4~20mA, 0-5V, 0-10V

Chaîne de sortie : 250V, sortie du rejeu 5A

Impédance de puissance d’entrée : 100Ω

Cadence de prélèvement : 15 par sec

Résolution : 24bits

Largeur de bande : 15.75Hz

Exactitude : ±0.02% ou meilleur

Dérive nulle : 20uV/°C

Dérive complète : 25ppm/°C

CMR@50/60Hz : minute 92dB

Protection de surtension : ±35V

Microprocesseur : CPU de 20M avec des caractéristiques incorporées de surveillances, de vitesse, fiables et non blocables.

Cadence de la vitesse RS485 : 1200 à 115200bps automatiquement adapté à la cadence du bus RS475, aucun besoin de configuration

Configurations de paramètre : Vitesse baud et besoin de total de contrôle de mettre le port d’INIT à la terre ; D’autres paramètres auront la modification en temps réel

Mode DEL : Sur dans Power sur l’Individu-essai, et le clignotement quand communique

Température de fonctionnement : -25°C à 75°C

Température de stockage : -40°C à 85°C

Humidité fonctionnante : 5% à 95%, aucune condensation

Bloc d’alimentation externe : 12V~40V

Taille : 190x163x45 (millimètre)

Installation : Vis à installer
