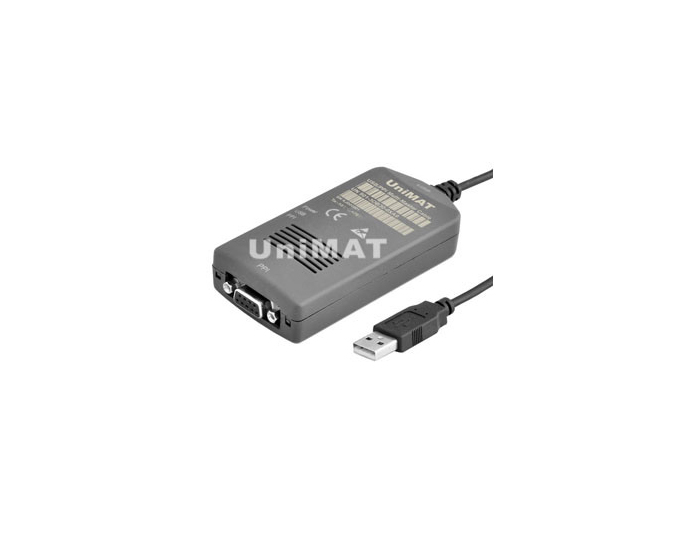

Adaptateur USB d’automate PC / PPI

Description :

Elle peut substituer l’adaptateur usb de Siemens PC/PPI car elle a toutes les fonctions quel adaptateur de Siemens a. Elle supporte Multi Master Communication et peut adapter la vitesse baud Automatiquement dans le MMC.
L’adaptateur usb de PC/PPI est employé pour connecter l’AP d’UniMAT UN200 à tous autres produits automatiques quel support PPI et protocole avancé de PPI. Le circuit a l’isolement optique intrinsèque avec l’immunité élevée.

Signal de transfère des données

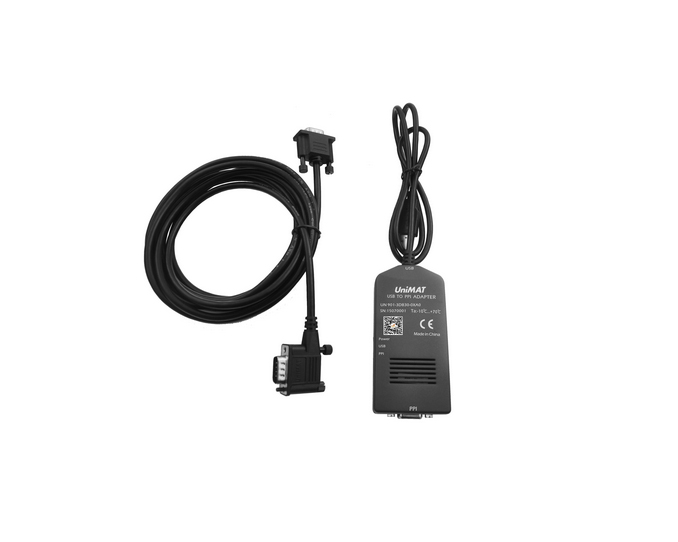

Câble d’USB/PPI

Caractéristiques et spécification technique,
Système d’exploitation du *Support USB/PPI : Windows 2000/Windows Xp
* Version du logiciel d’USB/PPI : STEP7/Micro/WIN V4.0 SP3 et en haut, aucun besoin en pilotent le programme.
Approvisionnement et consommation de *Power
Port USB : Bloc d’alimentation de surface arrière d’USB, DC5V, perte d’alimentation électrique au sujet de 50mA
port 485 : Bloc d’alimentation gauche de PPI, DC24V, perte d’alimentation électrique au sujet de 15mV
* L’interface d’USB 485 avec la protection de surintensité, foudre-défendent la protection et la prévention du feedback
* Voltage galvanique optique : C.C 1000V ou 3500VAC
* Vitesse baud : 9.6Kbps 19.2Kbps 187.5Kbps et des véhicules à moteur adaptent la vitesse baud dans Multiple Master Network.
* Protocole de communication de support : PPI a avancé PPI
* Réseau principal multiple de support
* Transmission interurbaine de support, RS485 Max. gauche Distance : 2Km (9.6Kbps), 1Km (187.5Kbps)
* Chaque câble usb de l’utilisation une de PC juste
* La température de travail : -10~ 70C
Longueur des câbles gauche de PC : 0.8M
longueur *Cable : 3M (peut changer par commande), couleur : Noir

Application :
CPU d’UniMAT UN200
Toute autre CPU qui est compatible avec CPU UN200 (CPU comme Siemens S7_200)
Tout le dispositif d’IHM quel protocole du support PC/PPI
Peut se connecter à EM277 et à programme S7-200 ou n’importe quelle autre CPU compatible

Instruction de lampe de témoin :
Lampe de témoin de PPI : Le câble de PPI et la normale gauche de l’interface d’AP 485 communiquent.
Lampe de témoin d’USB : Le câble de PPI et la normale de PC communiquent.
Lampe de témoin de POWER : Le câble de PPI et l’interface gauche d’AP 485 ont normalement accepté l’alimentation électrique.
